Canaux mélangeur
24, dont 10 externes, 6 internes, 8 bus M/E
Entrées vidéo
Huit sources vidéo simultanées en direct, toutes combinaisons de types de connexion, de résolutions et de fréquences d’images compatibles, avec prise en charge d’un routeur vidéo tiers
- Entrée directe de caméras et d’appareils vidéo, dans n’importe quelle combinaison de connexions HD-SDI, composante HD, SD-SDI, composante SD, Y/C ou composite
- Compatible avec les routeurs vidéo externes des fabricants AJA®, Blackmagic Design®, Ensemble Designs, PESA, Utah Scientific et des marques prenant en charge le protocole natif Grass Valley®
- Configuration du format par entrée, dimensionnement (entre autres réduction intelligente au rapport 3:2) et synchroniseur d’image permettant le mixage des formats
- Commandes de correction des couleurs, de cropping et d’incrustations LiveMatte™ par entrée
- Prise en charge d’appariement des entrées Key + Fill
Sources réseau
Deux entrées en direct par connexion Gigabit, pouvant être sélectionnées parmi toutes les sources réseau disponibles avec prise en charge de la vidéo, de l’audio et de la couche alpha
- Les sources prises en charge sont, entre autres, systèmes, périphériques et applications compatibles NDI™ et AirSend™, ordinateurs sur réseau via iVGA™, sources vidéo USB, sources de vidéo sur IP, streams RTMP et RTSP, sources de vidéo en streaming HTTP, et sources vidéo et CG issues de solutions tierces compatibles
Prise en charge de caméra robotisée
Accédez au maximum à huit caméras robotisées PTZ (Pan-Tilt-Zoom) en direct par le biais de protocoles standard en série ou en réseau, avec système prédéfini et contrôle de l’orientation de la caméra, du zoom, de la mise au point et du diaphragme via l’interface utilisateur
Médias
5 integrated digital media players for video, graphics and sounds
- 2 x lecteurs DDR
- 2 x GFX
- 1 lecteur pour le son
Tampons
15 tampons de médias pour stocker et lire les vidéos, les animations, les images fixes et les contenus graphiques
- 10 tampons d’animation et 5 tampons Still & Title avec dispositif multivues, prévisualisation des animations, modifications des titres et presets
- Peuvent être partagés sur un réseau pour une application de dossier surveillé, avec montage en temps réel et mise à jour des contenus
Bus Mix/Effets (M/E)
8 bus M/E entièrement configurables avec réentrée vidéo pour le montage, la composition, les effets, le suivi des déplacements en temps réel et les plateaux virtuels, chacun prenant en charge quatre couches d’incrustation indépendantes, les effets TransWarp et les modes de fusion Adobe® Photoshop® entre les couches
- Mode Mix : permet l’utilisation du mélangeur secondaire pour la sortie, le sous-mixage ou l’enregistrement, avec workflow de programme/prévisualisation et transitions
- Mode Effets : permet la composition sur couches multiples, la génération d’effets et l’utilisation de plateaux virtuels, avec des fonctions par source de DVE 3D, de dimensionnement, de cropping, de floutage des bordures et d’incrustations
Macros
Record configurations and operation sequences, then attach to control surface buttons, keyboard shortcuts, MIDI buttons, GPI triggers or on-screen hotspots for recall and automation
- Macro Editor, éditeur de macros pour la modification de configurations et de séquences de macros définies par l’utilisateur
- Augmentez et développez l’utilisation de TriCaster au moyen de modules complémentaires de macros pour le contrôle des appareils et applications externes
- Activez les commandes et l’automatisation interplateformes entre systèmes pris en charge
DSK
4 canaux DSK principaux et 4 couches d’incrustation supplémentaires par bus M/E, chacun avec commandes indépendantes de transition, DVE 3D, floutage des bordures, dimensionnement, cropping et effets TransWarp intégrés
Effets et transitions
Moteur d’effets TransWarp intégré sur tous les canaux d’effets, avec gestion des transitions standard, des transitions Animation Store personnalisables avec audio et des effets d’overlay
- Prise en charge de l’alpha blending par pixel entre différentes sources et déformation 3D en temps réel de vidéos ou graphismes
- Logiciel de création d’animation Animation Store Creator inclus, pour créer des animations personnalisées
Plateaux virtuels
Plus de 30 plateaux virtuels de direct en HD, avec presets, plusieurs angles de caméra, réflexions et reflets spéculaires en temps réel
- Panoramique et zoom en direct des caméras virtuelles et presets personnalisables avec travellings, effets de panoramique et de zoom animés
- Support for up to 4 switchable live sources and multi-box effects, with per-source 3D DVE, edge feathering, scaling, cropping and keying
- Prise en charge de plateaux virtuels sur mesure générés avec la solution Virtual Set Editor de NewTek ou une solution partenaire
Plateaux virtuels holographiques en direct
Prise en charge des environnements virtuels personnalisés générés à partir d’une image panoramique de smartphone, de caméra ou d’appareil DSLR
- Certains plateaux sont fournis ; pour les plateaux sur mesure, Virtual Set Editor 2.5 est requis (vendu séparément)
Hotspots
Maximum de 8 hotspots interactifs entièrement configurables par entrée pour contrôle des macros
Sorties vidéo
Configurables pour un maximum de 14 connexions en sortie avec prise en charge des paramètres principaux de signaux de sortie et de signaux par connexion
- 3 x SDI
- 3 x analogiques (configurables en composante ou Y/C + composite)
- 1 sortie HDMI
- 2 sorties d’affichage supplémentaires (1 sortie VGA et 1 sortie HDMI uniquement vidéo) pour l’utilisation d’écrans ou de projecteurs en plus
- 1 sortie en streaming
- 1 x Network output via NDI or AirSend to compatible receiving device(s)
Enregistrement
Enregistrement multipiste et multiformat simultané d’un maximum de 8 canaux via la technologie IsoCorder™
- Enregistrement natif jusqu’en 1080p avec timecode
- Format d’encodage sélectionnable par source : QuickTime® (compatible avec XDCAM HD, encodage 4:2:2, audio 24 bits), MPEG-2 (profil haut ou normal), AVI (SpeedHQ) et H.264 (qualité haute ou Web)
- Choisissez librement d’ajouter ou non des enregistrements à la file d’attente de publication et aux destinations DDR
Capacité d’enregistrement
Comprend un lecteur interne de 3 TO capable de stocker ~ 70 heures en résolution 1080i (varie en fonction des résolutions et des formats ; capacité supérieure en cas d’utilisation d’un autre stockage compatible)
- 4 baies de disques amovibles SATA III sans tiroir échangeables à chaud pour un stockage et un backup illimités
- Enregistrement simultané de maximum 2 canaux sur le lecteur interne ; prise en charge de maximum 8 canaux avec lecteurs amovibles, connectés à un stockage externe ou partagé
- Prise en charge des enregistrement vers un stockage externe via USB 3.0
- Prise en charge d’une intégration de stockage partagé par le biais de solutions partenaires tierces
Saisissez l’action
Capturez des images fixes pleine résolution extraites du champ à partir de toutes les entrées et sorties, et choisissez à votre guise d’ajouter des captures à la file d’attente de publication, aux presets du lecteur média ou aux destinations de tampon
Publication sur médias
Prise en charge de l’importation directe de contenu sur Facebook, Twitter™, YouTube™, un FTP, des volumes de stockage locaux ou externes et des serveurs réseau
Streaming en direct
Streaming HD en direct avec archivage de fichier streaming simultané
- Prise en charge de streaming RTMP, Microsoft® Windows Media® Push/Pull et d’applications de streaming sur navigateur
- Prise en charge des profils de streaming les plus courants et de profils multi-débits personnalisés, notamment les presets jusqu’à 720p
- Gestionnaire de profils de streaming avec navigateur Web intégré
Entrées audio
8 x SDI intégré
8 x AES3/EBU
8 x 2 XLR symétrique (micro/ligne)
Prise en charge d’une alimentation fantôme
8 x AES3/EBU
8 x 2 XLR symétrique (micro/ligne)
Prise en charge d’une alimentation fantôme
Sorties audio
3 x SDI intégré
2 x AES3/EBU
4 x XLR symétrique
4 x XLR symétrique (AUX)
1 x stéréo 6,35 mm (casque)
2 x AES3/EBU
4 x XLR symétrique
4 x XLR symétrique (AUX)
1 x stéréo 6,35 mm (casque)
Mixage audio
Mixeur audio multicanal intégré pour sources audio internes et externes, sorties, stream et casque, avec quatre combinaisons de sortie stéréo indépendantes
- Commande panoramique, audition solo, égaliseur à sept bandes et compresseur/limitateur stéréo par entrée et sortie, avec contrôle de latence audio par entrée
- Routage multibus de canaux de source audio vers toutes les combinaisons de sorties, avec contrôle indépendant du niveau sur les canaux 1/2 et 3/4 pour les sources quadriphoniques
- Système AFV permettant au contenu audio de suivre plusieurs sources vidéo, avec prise en charge d’un nombre illimité de combinaisons de groupements audio
- Entrées audio numériques avec synchroniseurs audio basés sur timecode
- Supports hardware control via Avid® Artist Mix audio control surface (sold separately)
Formats de session pris en charge
NTSC model:
- 1080/30p, 1080/24p, 1080/60i, 720/60p, 720/30p, 720/24p, 480/60i
Multi-Standard model:
- NTSC 1080/30p, 1080/24p, 1080/60i, 720/60p, 720/30p, 720/24p, 480/60i
- NTSC-J 1080/30p, 1080/24p, 1080/60i, 720/60p, 720/30p, 720/24p, 480/60i
- PAL 1080/25p, 1080/24p, 1080/50i, 720/50p, 720/25p, 720/24p, 576/25i
Formats de fichiers multimédias pris en charge
- Vidéo : AVI, DV, DVCPro, DVCProHD, FLV, F4V, H.263, H.264, MOV, MKV, MJPEG, MPEG (1, 2, tous profils, streams Program ou Transport) MP4, WMV, WebM et plus encore
- Image : PSD, PNG, TGA, BMP, JPEG, EXR, RAW, TIF, et plus encore
- Audio : AIFF, MP3, WAV et plus encore
Importation de médias
Application d’importation de médias pour l’importation par lot avec transcodage optionnel de fichiers aux formats adaptés à une utilisation en production live
Exportation de médias
Application d’exportation de médias pour l’exportation par lot avec transcodage optionnel de fichiers aux formats compatibles avec différents périphériques et applications
Monitoring
Sorties de moniteur DVI pour l’interface utilisateur et affichages sur écran multivues
- Prévisualisation de tout ou partie des sources sur diverses mises en page et combinaisons d’affichage double moniteur par le biais du panneau de commande de l’espace de travail
- Fenêtres d’affichage entièrement paramétrables pour toute combinaison de sources d’entrées, de programmes, de prévisualisations, de bus M/E, d’horloges ou d’images
- Indicateur A/V et overlays guides configurables par fenêtre d’affichage
Monitoring des signaux
Moniteur de profil et vecteurscope intégrés, pleine trame avec calibration numérique, prévisualisation des couleurs et prise en charge des recommandations ITU-R 601 et 709
Gestion de session
Paramétrage et stockage de réglages de session pour servir de modèles réutilisables
Latence de transmission
~1.0-2.0 images
Traitement
Video: 4:4:4:4, 32-bit Floating Point
Audio: Floating Point, 96 kHz
Audio: Floating Point, 96 kHz
Standards A/V
- Vidéo HD-SDI conforme au standard SMPTE 292M
- Vidéo SD conforme aux standards SMPTE 259M et UIT-R BT.656
- Niveaux audio analogique conformes au standard SMPTE RP-155
Tally
Prise en charge du tally matériel par connecteur GPI HD15, du tally réseau par NDI et du tally SDI Blackmagic Design
Genlock
Entrée Genlock compatible avec les signaux de référence SD (deux niveaux) ou HD (trois niveaux)
MIDI
Prise en charge du protocole MIDI standard permettant le contrôle d’opérations avec le TriCaster sur des appareils tiers par le biais de macros
GPI
Prise en charge des signaux GPI par l’interface JLCooper Electronics eBox GPI
Surface de contrôle

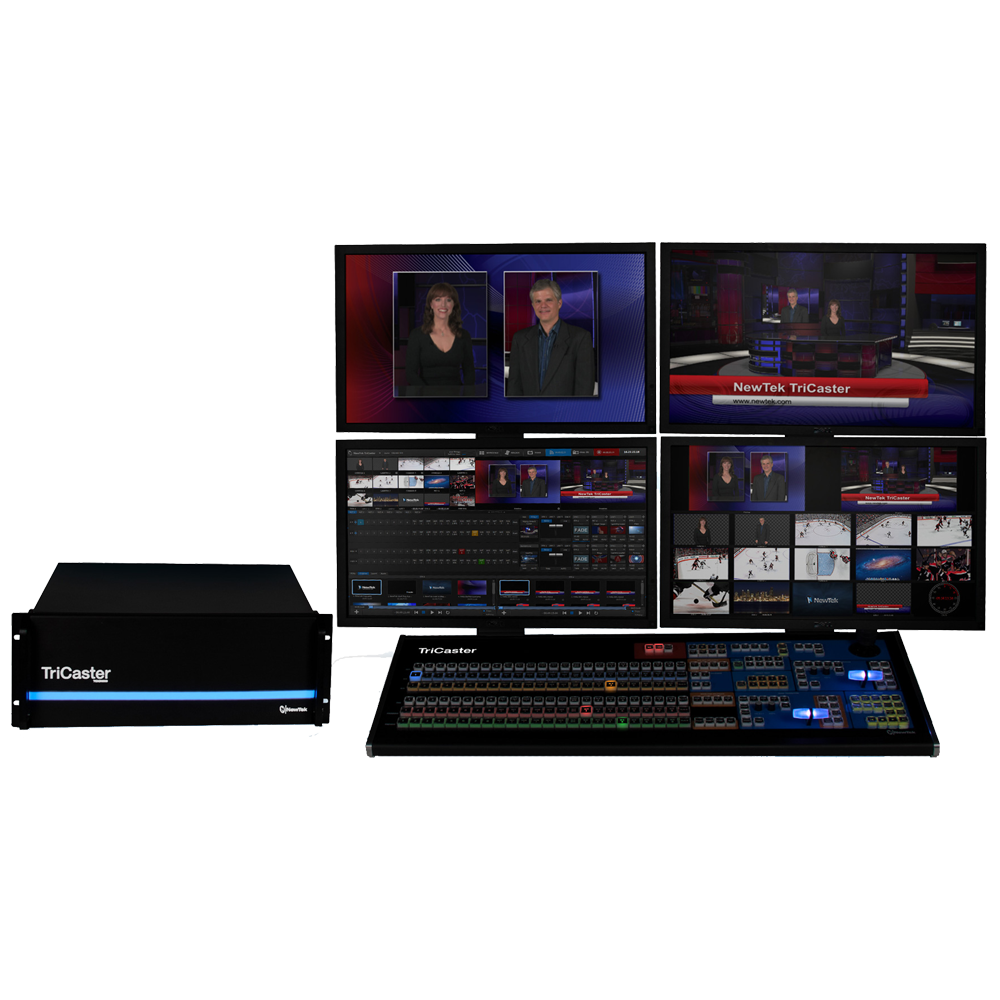

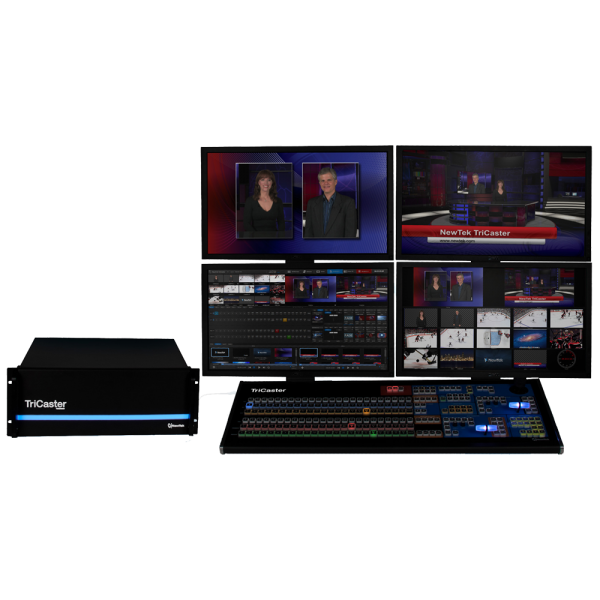

Surface de contrôle matérielle TriCaster 8000 incluse
- Surface : environ 86,6 x 2,6 x 35,1 cm
- Base : environ 86,6 x 5,6 x 32,5 cm
Caractéristiques physiques
Structure 4RU avec unité d’alimentation redondante de 550 W et systèmes matériels et logiciels à plusieurs niveaux tolérants aux pannes
- 48,3 x 17,8 x 52,0 cm
- 20 kg
Spécifications soumises à des modifications sans préavis.
